                           ALAT UKUR ELEKTRONIKA

  Alat ukur listrik merupakan alat yang digunakan untuk mengukur besaran-besaran listrik seperti hambatan listrik (R), kuat arus listrik (I), beda potensial listrik (V), daya listrik (P), dan lainnya. Terdapat dua jenis alat ukur yaitu alat ukur analog dan alat ukur digital.

Berikut adalah macam-macam alat ukur :

  • Amper-meter
  • Voltmeter
  • Ohm-meter
  • Multimeter Analog/Digital
  • Megger
  • Osiloskop
  • dll
   Ampermeter
Amperemeter adalah alat yang digunakan untuk mengukur kuat arus listrik baik untuk  DC maupun AC yang ada dalam rangkaian tertutup. Amperemeter biasanya dipasang berderet dengan elemen listrik. Jika kita akan mengukur arus yang melewati penghantar dengan menggunakan Amperemeter maka harus kita pasang seri dengan cara memotong penghantar agar arus mengalir melewati ampere meter.
DC Ampermeter
AC Ampermetr

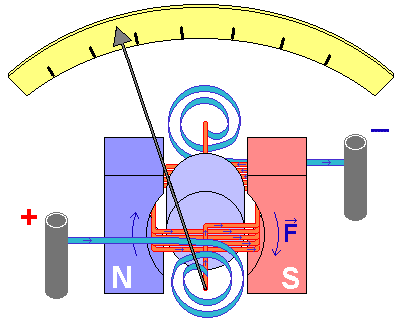

Bagian terpenting dari Ampermeter adalah galvanometer. Galvanometer bekerja dengan prinsip gaya antara medan magnet dan kumparan berarus. Galvanometer dapat digunakan langsung untuk mengukur kuat arus searah yang kecil. Semakin besar arus yang melewati kumparan semakin besar simpangan pada galvanometer.
Galvanometer


Ampermeter terdiri dari galvanometer yang dihubungkan paralel dengan resistor yang mempunyai hambatan rendah. Tujuannya adalah untuk menaikan batas ukur ampermeter. Hasil pengukuran akan dapat terbaca pada skala yang ada pada ampermeter.
Alat ini sering digunakan oleh teknisi elektronik yang biasanya menjadi satu dalam multitester atau Avometer. Avometer adalah singkatan dari Amperemeter, Voltmeter dan Ohmmeter.


Voltmeter
Voltmeter adalah alat untuk mengukur besar tegangan listrik dalam suatu rangkaian listrik. Voltmeter disusun secara paralel terhadap letak komponen yang diukur dalam rangkaian. Alat ini terdiri dari tiga buah lempengan tembaga yang terpasang pada sebuah bakelite yang dirangkai dalam sebuah tabung kaca atau plastik. Lempengan luar berperan sebagai anode sedangkan yang di tengah sebagai katode. Umumnya tabung tersebut berukuran 15 x 10cm (tinggi x diameter).

Voltmeter


Ohm-meter
Ohm-meter adalah alat untuk mengukur hambatan listrik, yaitu daya untuk menahan mengalirnya arus listrik dalam suatu konduktor. Besarnya satuan hambatan yang diukur oleh alat ini dinyatakan dalam ohm. Alat ohm-meter ini menggunakan galvanometer untuk mengukur besarnya arus listrik yang lewat pada suatu hambatan listrik (R), yang kemudian dikalibrasikan ke satuan ohm.
Ohm-meter

      Multitester Analog/Digital
Multimeter adalah alat untuk mngukur listrik tegangan (voltmeter), hambatan (ohm-meter), maupun arus (amper).
Ada dua kategori multimeter: multimeter digital atau DMM (digital multi-meter)(untuk yang baru dan lebih akurat hasil pengukurannya), dan multimeter analog. Masing-masing kategori dapat mengukur listrik AC, maupun DC.

Multitester Digital
Multitester Analog












            Megger
Megger
Megger dipergunakan untuk mengukur tahanan isolasi dari alat-alat listrik maupun instalasi-instalasi, output dari alat ukur ini umumnya adalah tegangan tinggi arus searah.Megger ini banyak digunakan petugas dalam mengukur tahanan isolasi antara lain untuk:
a.    Kabel instalasi pada rumah-rumah/bangunan
b.    Kabel tegangan tinggi.
c.    Kabel tegangan rendah
d.   Transformator
e.    Dan peralatan listrik lainnya
Osiloskop
Oscilloscope adalah alat ukur yang dapat menunjukkan kepada anda 'bentuk' dari sinyal listrik dengan menunjukkan grafik dari tegangan terhadap waktu pada layarnya. Ini sama dengan pengambaran pada layar televisi.

Oscilloscope terdiri dari tabung vacuum dengan sebuah cathode (electrode negative ) pada satu sisi yang menghasilkan pancaran electron dan sebuah anode ( electrode positive ) untuk mempercepat gerakannya sehingga jatuh tertuju pada layar tabung. Susunan ini disebut dengan electron gun.

Elektron-elektron disebut pancaran sinar katoda sebab mereka dibangkitkan oleh cathode dan ini menyebabkan oscilloscope disebut secara lengkap dengan cathode ray oscilloscope atau CRO.
Osiloskop














TERIMAKASIH
